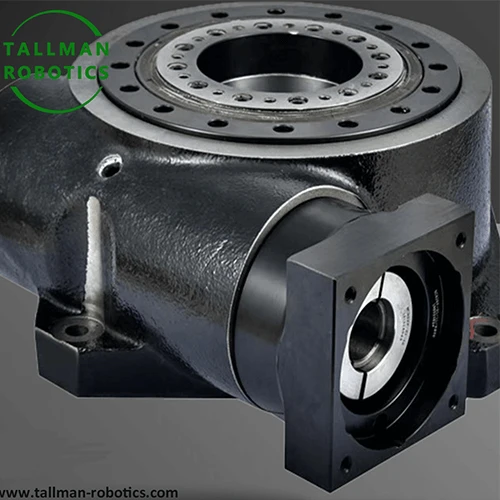

Kaha di engranahe di as di salida bashi

Hollow Output Shaft Gearbox ta un aparato di transmishon di engranahe spesialmente diseñá, karakterisá pa un struktura bashí di e as di salida (en bes di un as sólido tradishonal), ku por logra transmishon di energia i kombershon di velosidat/torsi, i tambe kumpli ku e nesesidatnan di roska, roska, evitá piesanan di trabou òf integra otro funshonnan a traves di e kanal bashi sentral. E ta wòrdu usá ampliamente den outomatisashon, hèrmèntnan di mashin, robot, logístika i otro terenonan.

Hollow Output Shaft Gearbox ta un aparato di transmishon ku ta kombiná un mekanismo di redukshon ku un diseño di shaft hollow. Su sentro di as di salida tin un buraku ku ta permití kabelnan, tuberianan òf komponentenan mekaniko pasa aden, miéntras e ta proveé ​​funshon di redukshon di torque haltu i presishon. Hollow Output Shaft Gearbox ta wòrdu usá ampliamente den e terenonan di robot, ekipo di outomatisashon, hermentnan di mashin, etc., pa solushoná e problema di kabel difísil di reductornan tradishonal.

E diseño di e Hollow Output Shaft Gearbox ta drai rònt di e eksigensianan dobel di “transmishon di poder” i “funshon hollow”, ku strukturanan típiko inkluyendo:

1. Sistema di transmishon di engranahe básiko

Setnan di engranahe integrá internamente (manera engranahenan silíndriko, engranahenan helicoidal, engranahenan bisel, engranahenan planetario, òf engranahenan hipoide, etc.) ta risibí moveshon di rotashon for di motornan òf otro fuentenan di energia a traves di e as di entrada. Despues di mesh di engranahe pa desaselerashon (òf aselerashon), e poder ta wòrdu transmití na e as di salida pa logra amplifikashon di torsi (durante desacelerashon) òf oumento di velosidat (durante aselerashon).

E relashon di transmishon ta un parameter sentral (manera 5:1, 20:1, 100:1) ku ta determiná direktamente e torsi di salida (torsi=torsi di entrada x relashon di transmishon x efisiensia) i velosidat di salida (velosidat=velosidat di entrada ÷ relashon di transmishon).

2. Shaft di Salida Hollow

E sentro di e as di salida ta wòrdu machiná ku un buraku axial atraves di- (diameter ta varia di algun milimeter pa vários shen milimeter dependiendo di e modelo), formando un “kanal bashí”. E kanal aki ta kore dor di e punta di salida di e kaha di engranahe, i algun modelo ta asta ekstendé te na e punta òf banda di entrada, garantisando ku tuberianan, kabelnan, etc. por pasa dor di henter e proseso.

E material di e asnan bashi ta generalmente staal di aleashon di resistensia haltu-, ku ta garantisá e rigides i eksaktitut di rotashon di e as pa medio di mashin di presishon. E punta di e as hopi bia ta wòrdu diseñá ku kanalnan di yabi, spline, rosca òf flange pa konektá karga (manera mesa ku ta drai, transportadó, jointnan di brasa robótiko, etc.).

3. Struktura di sosten i seyamentu

E as di salida bashi ta wòrdu sostené den e kas di e kaha di engranahe pa bearingnan di presishon haltu- manera bearingnan di bola di surku profundo i bearingnan di ròl koniko, garantisando rotashon suave i kapasidat di karga radial/aksial-.

Tin komponentenan di seyamentu (manera seyo di zeta, O-ring) entre e as i e kas pa prevení lekmentu di zeta di lubrikashon òf stòf eksterno i vapor di awa di drenta, adekuá pa uso den ambientenan industrial.

Hollow Output Shaft Gearbox ta solushoná e problema di kabelnan desordená den sistemanan di transmishon tradishonal dor di kombiná un shaft bashí i un mekanismo di redukshon, miéntras ta proveé ​​kapasidatnan di kontrol di torque haltu i presishon. Ora di selekshoná, ta nesesario pa skohe tiponan di engranahe planetario, harmóniko òf hipoide basá riba karga, eksaktitut i rekisitonan di buraku dor di-, i kuadra ku e protokòl di motor i komunikashon.

Aki Den e página aki, nos ta introdusí seri diKaha di engranahe di as di salida bashi,bo por mira e foyeto di dato, potrètnan di produkshon, videonan di tèst manera ta sigui:

Tambe Bo ta bon biní pa wak mas proyekto òf bishitá nos galeria di video pa Youtube: https://www.youtube.com/@tallmanrobotics

Empaketamentu i entrega di Mesa Rotativo Motorisá:

Produkshon diMesanan rotativo bashí:

Kompará ku e kaha di engranahe di as di salida sólido tradishonal, e balor úniko di e kaha di engranahe di as di salida bashi ta sinta den:

Utilizashon di espasio i fleksibilidat di diseño:

Kanalnan bashí ta permití kabelnan, tubonan di aire, tubonan hidráuliko, fibranan optiko, òf asnan di piesa di trabou pa pasa aden, evitando enredamentu eksterno òf interferensia di tubonan. Nan ta partikularmente adekuá pa e rekisitonan di “wiring dinámiko” den ekipo ku ta drai manera bankinan di trabou ku ta drai i jointnan di robot, redusiendo desgaste di tuberia i riesgonan di fayo.

Kapasidat di integrashon multifunshonal:

Ademas di transmishon di energia, por usa shaftnan bashi pa lokalisá piesanan di trabou (manera fiha piesanan di trabou slender dor di e sentro di e shaft), instala sensornan (manera instala telémetronan di laser dor di buraku bashí), òf sirbi komo kanalnan di transporte di material (manera prosesamentu kontinuo di piesanan chikí dor di pasa dor di e shaft).

3.Kompatibel ku karga haltu i rekisitonan di presishon:

Diseño bashi no ta sakrifiká forsa struktural signifikantemente, huntu ku engranahenan i bearingnan di kalidat haltu-, e por logra salida di torsi haltu (algun modelo por alkansá desenas di miles di N · m) i rotashon di presishon haltu- (manera eror di posishonamentu Ménos ku òf igual na 0.1 grado), senarionan di kontrol di karga pisá i presishon.

Simplifiká diseño di sistema:

No mester diseñá strukturanan adishonal pa evitá liña di tuberia òf kadena di halamentu eksterno, redusiendo e tamaño total i kompleksidat di ensamblahe di e ekipo i bahando gastunan di sistema.

Hollow Output Shaft Gearbox ta wòrdu usá komunmente den e siguiente senarionan debí na su funshon dual di “transmishon di poder+threading/threading”:

Ekiponan outomatisá ku ta drai: manera bankinan di trabou ku ta drai i plachinan di indeksashon, ku por logra rotashon di 360 grado di piesanan di trabou pa prosesamentu/inspekshon a traves di shaftnan bashí i kabelnan di kòntròl òf tuberianan neumátiko.

Artikulashon di robot: E artikulashonnan di rotashon di sintura i skouder di robotnan kolaborativo òf robotnan industrial, ku asnan bashí ku ta wòrdu usá pa integrá kabelnan interno i redusí enredamentu di tuberia eksterno.

Logístika i sistemanan di transporte: manera unidatnan di mashin di sorteo, transportadónan di mesa di gira, i asnan bashí ku por wòrdu roská ku kabelnan di sensor òf usá komo kanalnan di guia di material.

Mashinnan di hèrmènt i fabrikashon di presishon: E di kuater as di mashinnan di herment CNC i e as rotativo di mashinnan di grabashon ta fiha piesanan di trabou slender (manera partinan di shaft) a traves di shaftnan bashi pa logra mashin multi-fasetá.

Ekiponan médiko: manera mesanan rotativo di CT, robotnan kirúrgiko, asnan bashí ta wòrdu usá pa roska kabelnan médiko òf akomodá strukturanan di sosten di pashènt, garantisando e ekipo kompakto.

Hollow Output Shaft Gearbox ta un “player multifunshonal” den transmishon industrial. Pa medio di diseño inovativo di asnan di salida bashi, e ta solushoná problemanan práktiko manera interferensia di tuberia i limitashon di espasio miéntras ta garantisá efisiensia di transmishon di energia i kapasidat di karga. Ora di selekshoná, ta nesesario pa enfoká riba match e apertura bashí, relashon di transmishon, kapasidat di karga, i rekisitonan di eksaktitut, pa asina forma un sistema di transmishon efisiente i kordiná ku e fuente di energia i e ekipo di karga.
